Een ondervloersysteem van staal dat zorgt voor effectieve isolatie tegen constructiegeluid, contactgeluid en luchtgeluid voor ruimten met hoge akoestische eisen, zoals concertzalen, theaters, bioscopen, studio’s, muziekruimtes, sportscholen, danszalen en serverruimtes. Veel ruimten stellen hogere eisen aan constructiegeluid dan woongebouwen. Het gaat hierbij om ruimten waar rust en ongestoord gebruik vereist is, of om activiteiten die veel trillingen en geluid veroorzaken die via de draagvloer en constructie worden doorgegeven. In zulke gevallen zijn gangbare oplossingen een ruimte in ruimte constructie of het aanbrengen van een gietvloer met (vloeibare) dekvloer.
Wij hebben een innovatief en flexibel systeem ontwikkeld dat nieuwe mogelijkheden biedt. Systeem 9000. Dit is gebaseerd op eisen die akoestisch adviseurs stellen aan de eigenfrequentie van vloersystemen. Met een uniek assortiment sylodyn dempingselementen kun je jouw zwevende vloer of ruimte in ruimte constructie afstemmen op vloerlasten en de gewenste eigenfrequentie.
€ 0,00
Geaccrediteerde geluidsisolatiemetingen volgens SS EN ISO 140 4 7 NEN 5077, uitgevoerd door KM Akustikbyrån.
25mm, 50mm dampening element
In Nederland worden sportfaciliteiten steeds vaker geïntegreerd in woon‑ en gemengde gebouwen. Denk aan fitnessruimtes in kantoorpanden of privégyms in luxe appartementencomplexen. Dergelijke omgevingen vragen om een vloersysteem dat geluidsisolatie combineert met een duurzame en comfortabele opbouw.

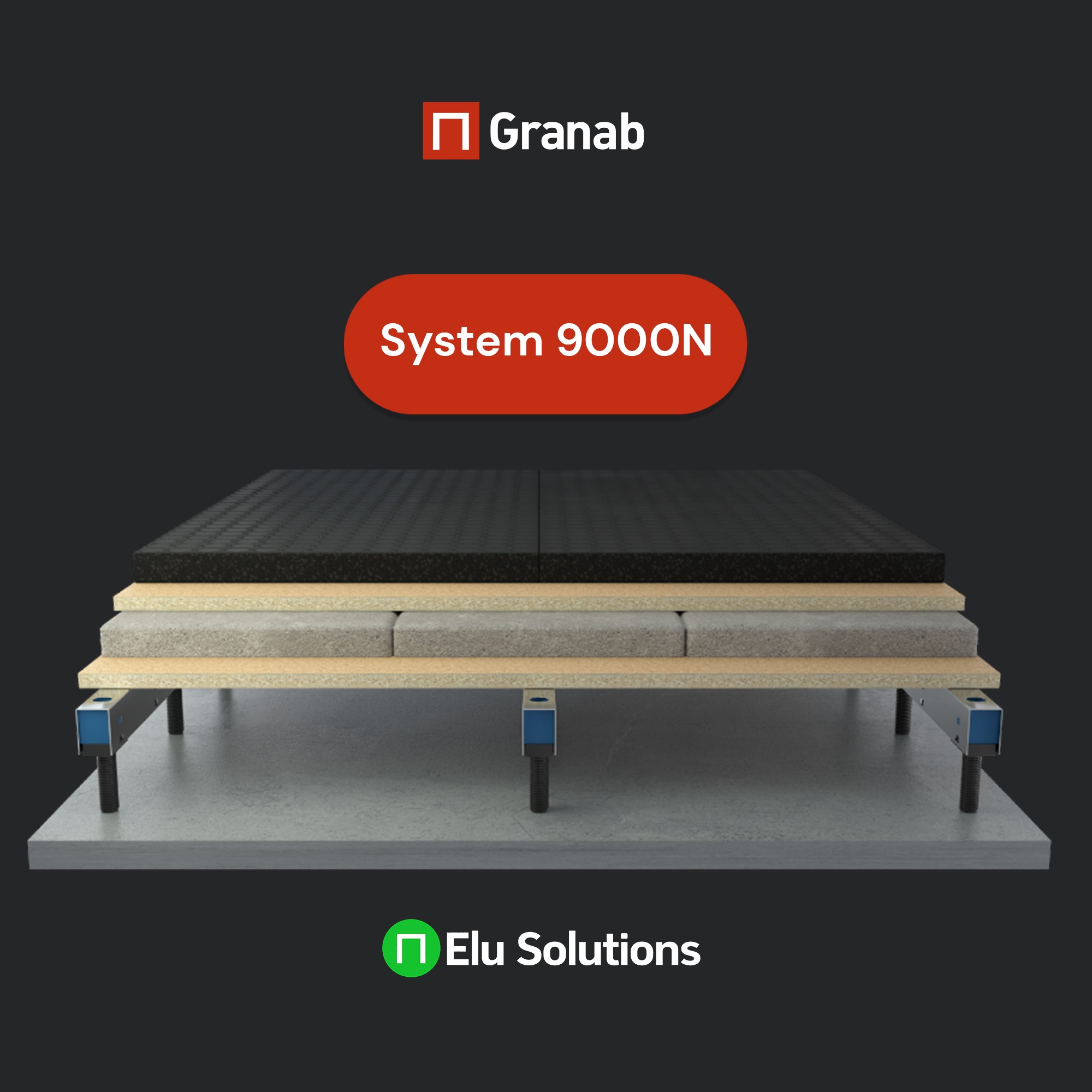

Granab 9000N biedt deze combinatie dankzij zijn verstelbare hoogte (van ongeveer 80 tot 450 mm) en Sylodyn‑dempingselementen van 25 of 50 mm. Dit systeem kan worden afgestemd op de gewenste natuurlijke frequentie van de vloer. Daardoor blijven schokken, trillingen en contactgeluid tot een minimum beperkt, zelfs wanneer men met zware gewichten traint of intensieve cardio‑oefeningen uitvoert.

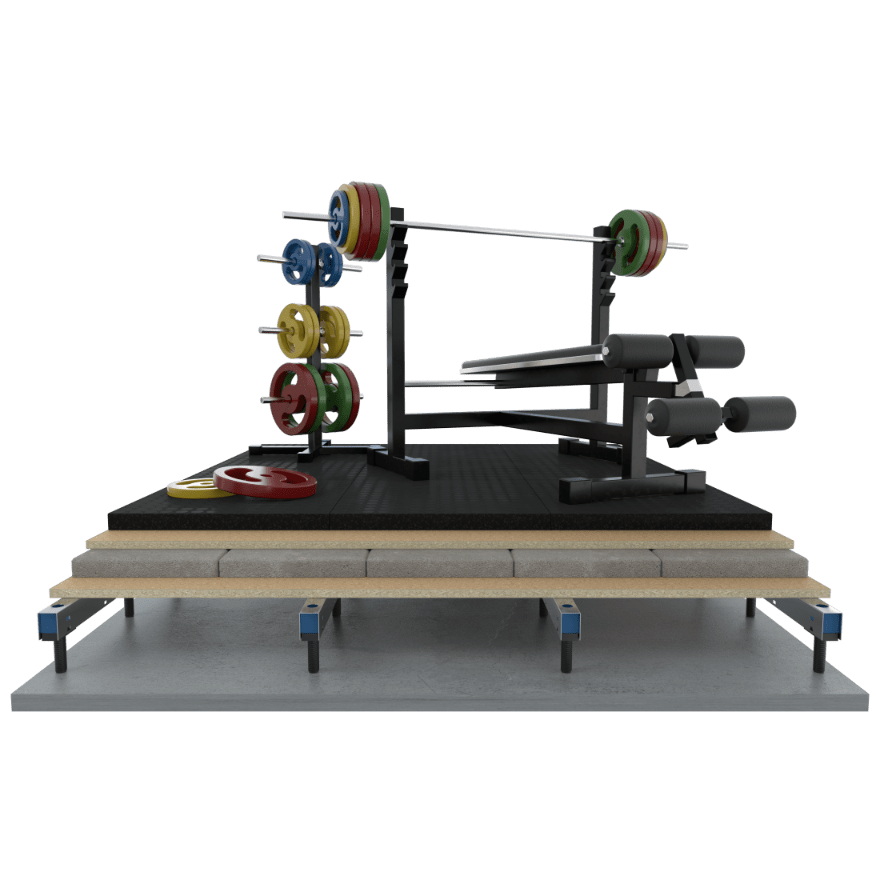

Een veelgebruikte opbouw voor Nederlandse gyms bestaat uit een gymmat, gevolgd door 22 mm spaanplaat, 50 mm betonblokken, nogmaals 22 mm spaanplaat en ten slotte de Granab‑constructie met het NE 50‑element. Deze gelaagde structuur verdeelt krachten en dempt geluid, waardoor buren in aangrenzende woningen of kantoren geen overlast ervaren. Bovendien kan men leidingen en kabels netjes in de holle ruimte onder de vloer wegwerken zonder de akoestische prestaties te beïnvloeden.
Privégyms hebben vaak lagere plafondhoogtes en strikte geluidsnormen; dankzij de verstelbaarheid van Granab 9000N kan de beschikbare ruimte efficiënt worden benut, terwijl de vloer nog steeds veerkrachtig en stabiel blijft. De vloerconstructie is droog te installeren en maakt gebruik van anorganische materialen met RISE‑certificering, wat bijdraagt aan een snelle bouwtijd en een duurzame keuze voor moderne Nederlandse projecten.
Een Granab systeem is een droog te monteren ondervloeroplossing waarmee je een verstelbare vloeropbouw maakt bovenop bijvoorbeeld beton of CLT, met ruimte voor installaties en met focus op akoestiek
Droge montage betekent dat je geen natte egalisatie of natte dekvloer nodig hebt om het systeem te plaatsen. Dat maakt de uitvoering sneller en logistiek overzichtelijker op de bouw.
Ja. Granab is ontwikkeld voor het verminderen van contactgeluid en luchtgeluid, mede door het gebruik van dempingselementen. Granab publiceert ook meetresultaten van geluidsisolatie per opbouw.
Ja. Op de systeempagina’s staan geaccrediteerde geluidsmetingen volgens SS EN ISO 140 4 7, uitgevoerd door KM Akustikbyrån, inclusief voorbeeldopbouwen.
Onder andere voor woningen en appartementen, kantoren, scholen en openbare gebouwen, waar akoestiek en flexibiliteit belangrijk zijn.
Ja. Een belangrijk voordeel is de ruimte tussen de constructievloer en de vloerplaten, waardoor kabels en leidingen efficiënt kunnen worden weggewerkt zonder de geluidsisolerende eigenschappen te hoeven opofferen.
Ja. Granab geeft aan dat alle systemen gecombineerd kunnen worden met vloerverwarming en beschrijft meerdere installatiemethoden.
Granab geeft aan dat systemen samen een variabele opbouwhoogte bieden van ongeveer 30 tot 480 mm, afhankelijk van het gekozen systeem en opbouw.
Dempingselementen bepalen mede de akoestische prestaties en worden in verschillende diktes toegepast, afhankelijk van de gewenste geluidsreductie en de vloeropbouw.

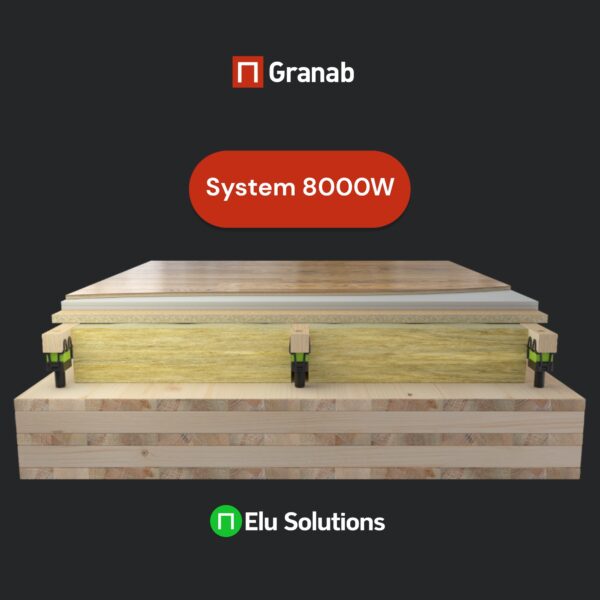

Ja. Granab heeft content over CLT vloeren en beschrijft een oplossing die is geoptimaliseerd voor houtconstructies, inclusief demping die helpt bij akoestiek en bewegingen in CLT vloeren.
